Aislamiento completo ininterrumpido 10-100KVA de la fuente de alimentación de UPS de la electricidad inteligente de la detección

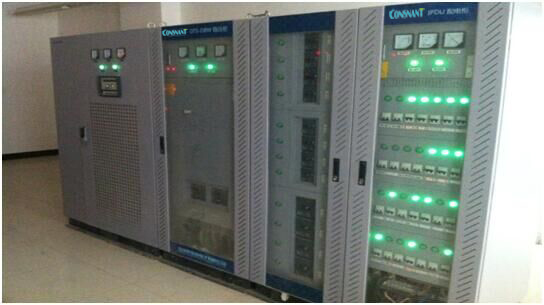

Electricidad especial UPS 10-100KVA del gabinete del sistema de UPS de la electricidad
Características dominantes:
- Adopte la tecnología completa del control numérico
- Función inteligente de la detección y de supervisión
- Digital controla el interruptor estático con el interruptor cero
- Aislamiento completo entre la entrada y la salida
- Salida baja estupenda cero voltaje de la tierra
- DC UPS aislado con poder para uso general totalmente
- Diseño cúbico con el estándar del poder (arreglo para requisitos particulares)
- Protección multifuncional para la sobretensión, bajo voltaje, sobre corriente, cortocircuito y sobre temperatura y así sucesivamente.
- Monitor LCD en pantalla grande con el interfaz chino e inglés de la operación
- Análisis de registro, fácil de usar del acontecimiento de Ultralong 256 y gestión a la situación de la fuente de alimentación (pantalla táctil opcional)
- Puente estático tiene una capacidad fuerte de la anti-sobrecarga
- LCD: Situación china/del inglés de UPS, voltaje de entrada de la instrucción de la operación, voltaje de salida, corriente, frecuencia, voltaje de la batería, valor de la carga y corriente derivada, exhibición del accidente, advirtiendo
Uso:
Petróleo, industria química, gas y central eléctrica y así sucesivamente.
Ventajas dominantes:
- Sistema de control: tecnología del control del autobús del microprocesador, rectificación que controla del procesador de tres bases, inversión y conexión paralela respectivamente.
- Rectificador: el puente completamente controlado de 6 pulsos o de 12 pulsos (SCR 6 o 12) compone el rectificador. Su función es entrar la CA 3880V a DC220V o tan por la rectificación. el comienzo de la “cuesta” (comienzo suave) es la característica del control, que significa el voltaje de salida del aumento del rectificador de 0V a 220V dentro de 10 segundo y no tiene ningún impacto en la red eléctrica.
- Inversor: SPWM (modulación de anchura de pulso sinusoidal), formado por 6 tubos del poder más elevado de IBGT, se compone de lleno-puente-control.
Capacidad grande de la sobrecarga del inversor de UPS
carga del 110% --60'
carga del 125% --10'
carga del 150% --1'
carga la monofásico del 200% --30"
Buena capacidad de la resistencia a la limitación de la corriente del cortocircuito de la salida y al impacto de la carga del período
4. interruptor de los parásitos atmosféricos:
- No la sincronización cambia automáticamente
- Gabinete opcional de puente: Transformador de aislamiento y la regulación de voltaje de puente
- Supervisión inteligente: La situación y los datos de trabajo de UPS se transmiten al sistema de DCS en tiempo real vía RS232/RS485, el contacto pasivo y el transmisor del poder, que finalmente realizan la supervisión inteligente.
Opción única:
- Tarjeta del SNMP
- Tarjeta del contacto seco
- Transmisor de la señal
- Aislamiento de puente y regulación de voltaje
- Aumente el circuito del alimentador (estándar para 8 lazos)
- rectificador de 12 pulsos
- El aspecto de los modelos especiales (dimensión estándar: 800×600×2260m m)
Nuestro servicio:
- Hemos experimentado al equipo por más diez años y equipo de alta tecnología.
- Nuestros productos están con HIELO, el ISO y el TLC chino
- Podemos hacer el producto según sus requisitos, tales como su tamaño, color, diseño, y su logotipo.
- Podemos ofrecerle precio muy competitivo.
- Usted puede conseguir las guías expertas de nosotros todo el tiempo.
Especificación técnica:
CND310 10KVA-100KVA |
Modelo (KVA) | 10 | 15 | 20 | 30 | 40 | 50 | 60 | 80 | 100 |
Capacidad del grado (kilovatio) | 8 | 12 | 16 | 24 | 32 | 40 | 48 | 64 | 80 |
Voltaje del grado | 220V /380V (monofásico) (trifásico) |
Entrada de la CA |
Gama del voltaje | el ±25% |
Gama de frecuencia | el 50,60Hz±10% |
Comienzo suave | 0-100% en 5" |
Factor de poder | 0,95 (con el filtro de la entrada) |
Entrada de puente |
Gama permitida del voltaje | el ±15% |
Gama de frecuencia | el 50/60Hz±5% |
Salida |
Exactitud del voltaje | el 220V±1% (carga constante) el 220V±3% (carga de intensidad variable) |
Gama de frecuencia permitida | 50/60Hz±0.05Hz (accionado por la batería) |
Factor de poder | 0,8 |
THD | Linearload<2> |
Transeúntes dinámicos | <5> |
Ratio actual de la cresta | 3:1 |
Capacidad de sobrecarga | Normal en la carga del 110%, 125% para 10min |
Eficacia | Interruptor doble: el 94%, ECO: el 98% |
DC |
Voltaje de la batería | 220V |
Voltaje de atajo | 185V |
Corriente derivada máxima | 36A | 55A | 73A | 109A | 145A | 181A | 218A | 291A | 364A |
Exhibición penal | LCD |
Ambiente |
Temperatura | 0ºC-40 ºC |
Humedad | 0-95% (ninguna condensación) |
Temperatura de almacenamiento | -25 ºC-55 ºC |
Altitud | <1500m> |
